Metanoanemometr SOM 2303

Metanoanemometr SOM 2303

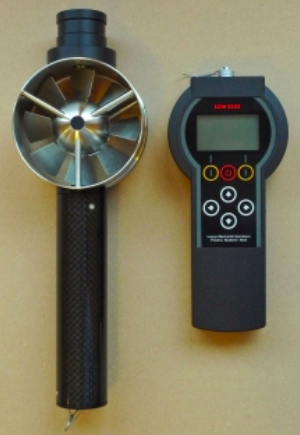

Metanoanemometr SOM 2303 jest ręcznym urządzeniem pomiarowym umożliwiającym wyznaczanie strumienia objętości metanu w wyrobiskach podziemnych zakładów górniczych. Przyrząd wykonuje jednocześnie lokalne pomiary prędkości przepływu i stężenia metanu. Dane, uzupełnione o wartość pola przekroju wyrobiska, pozwalają wyznaczyć strumień objętości metanu. Przyrząd składa się z dwóch oddzielnych urządzeń: miernika i czytnika. Miernik wyposażony jest w skrzydełkowy anemometryczny czujnik prędkości i pelistorowy czujnik stężenia metanu. Czytnik wyposażono w klawiaturę i wyświetlacz. Obydwa urządzenia komunikują się ze sobą drogą radiową. Zakres pomiarowy prędkości przepływu powietrza wynosi ± (0,16 ÷ 10,0) m/s. Zakres pomiaru stężenia metanu wynosi 0 ÷ 100 %V/V.

Czujnik prędkości:

Zakres pomiarowy prędkości przepływu: ± (0,16 ÷ 10,0 m/s)
Błąd pomiaru prędkości przepływu: ± (0,5% rdg* + 0,02 m/s)
Rozdzielczość pomiaru prędkości: 0,01 m/s
Typ czujnika: skrzydełkowy



Czujnik stężenia metanu:

Zakres pomiarowy stężenia metanu: 0 ÷ 100% V/V**
Podzakresy pomiaru stężenia metanu: 0 ÷ 100% DGW***; 5 ÷ 100% V/V**
Błąd pomiaru stężeń metanu: 0,1% dla zakresu 0 ÷ 2% V/V**
5% wskazań dla zakresu 2 ÷ 5% V/V**
3% dla zakresu 5 ÷ 60% V/V**
5% wskazań dla zakresu 60 ÷ 100% V/V**
Typ czujnika niskich stężeń: katalityczny
Typ czujnika wysokich stężeń: konduktometryczny
Czas odpowiedzi T90: < 3 s
Rozdzielczość pomiaru: 0,1% dla zakresu 0 ÷ 100% V/V**

Wyjaśnienie skrótów:

* rdg - wartość odczytywana (reading)
** V/V - procentowe stężenie objętościowe (volume/volume)
*** DGW - dolna granica wybuchowości (Lower Explosive Limit, LEL)

Dane techniczne miernika SOM 2303

  • Częstotliwość pomiarów: 1 Hz
  • Łącze bezprzewodowe: moduł radiowy 868 MHz, SRD, 14 dBm
  • Łącze przewodowe: USB 2
  • Zasilanie: akumulator Ni-MH 4,8 V/ 1,5 Ah
  • Czas pracy ciągłej: 10 h
  • Temperaturowy zakres pracy: -20°C < Ta < 40°C
  • Wilgotność względna: < 95% rH (bez kondensacji)
  • Stopień ochrony układu elektronicznego: IP 54
  • Wymiary miernika: 313 x 40 / 102 x 60 mm
  • Wymiary futerału: 330 x 110 x 90 mm
  • Masa miernika: 0,75 kg
  • Masa z futerałem: 1,51 kg
  • Funkcje dodatkowe: zegar czasu rzeczywistego, możliwość kalibrowania czujnika metanu przez komputer, tryb pracy autonomicznej (rejestrator samodzielny)
  • Pamięć danych pomiarowych: 74 sesje pomiarowe wyłącznie w trybie pracy autonomicznej. Czas trwania jednej sesji do 138 h. Bufor cykliczny z nadpisywaniem najstarszych danych. Automatyczna numeracja sesji (inkrementowanie)
  • Rodzaj budowy przeciwwybuchowej: I M1 Ex ia I Ma
  • Narażenia mechaniczne: nie dopuszcza się udarów i wibracji
  • Zapylenie powietrza: do 1000 mg/m3

Dane techniczne czytnika SOM 2303

  • Wyświetlacz graficzny 2,3”: 128 x 64; podświetlenie LED
  • Klawiatura foliowa 7 przyciskowa
  • Łącze bezprzewodowe: Moduł radiowy 868 MHz, SRD, 14 dBm
  • Łącze przewodowe: USB 2
  • Zasilanie: Akumulatory Ni-MH 3 x 1,2 V/ 1,5 Ah
  • Czas pracy ciągłej: 20 h
  • Temperaturowy zakres pracy: -20°C < Ta < 40°C
  • Wilgotność względna: < 95% rH (bez kondensacji)
  • Stopień ochrony układu elektronicznego: IP 54
  • Wymiary czytnika: 200 x 58 / 94 x 39,5 mm
  • Wymiary futerału: 230 x 100 mm
  • Masa czytnika: 0,32 kg
  • Masa czytnika z futerałem: 0,59 kg
  • Funkcje dodatkowe: zegar czasu rzeczywistego, możliwość zdalnego kalibrowania czujnika metanu
  • Rodzaj budowy przeciwwybuchowej: I M1 Ex ia I Ma



Rozwiązania techniczno-konstrukcyjne zastosowane w metanoanemometrze SOM 2303 podlegają ochronie udzielonej na rzecz IMG PAN przez Urząd Patentowy Rzeczpospolitej Polskiej.
