Wzorcowanie anemometrów
Podstawowym urządzeniem do wzorcowania przyrządów do pomiaru prędkości miejscowej powietrza jest tunel aerodynamiczny z obiegiem otwartym. Tunel przeznaczony jest głównie do wzorcowania i badania anemometrów ręcznych i stacjonarnych, m.in.:
- skrzydełkowych,
- czaszowych,
- ultradźwiękowych,
- termoanemometrów,
- anemometrów wyposażonych w statyczne rurki Pitota (rurki Prandtla) oraz inne rurki spiętrzające wykorzystywane do pomiaru prędkości przepływu (między innymi w aspiracyjnych sondach zerowych pyłomierzy grawimetrycznych).
Istotną cechą tunelu aerodynamicznego jest możliwość stabilnego przepływu powietrza w komorze pomiarowej w zakresie od 0,15 do 40 m/s. Podstawowe przyrządy do pomiaru prędkości przepływu to kryza pomiarowa dla małych prędkości od 0,15 do 1,5 m/s, oraz statyczna rurka Pitota dla zakresu prędkości od 1,5 do 40 m/s. Celem utrzymania dużej sprawności tunelu prowadzi się prace badawcze, których celem jest określenie:
- charakterystyki tunelu,
- współczynnika intensywności turbulencji,
- profili prędkości i ciśnienia.

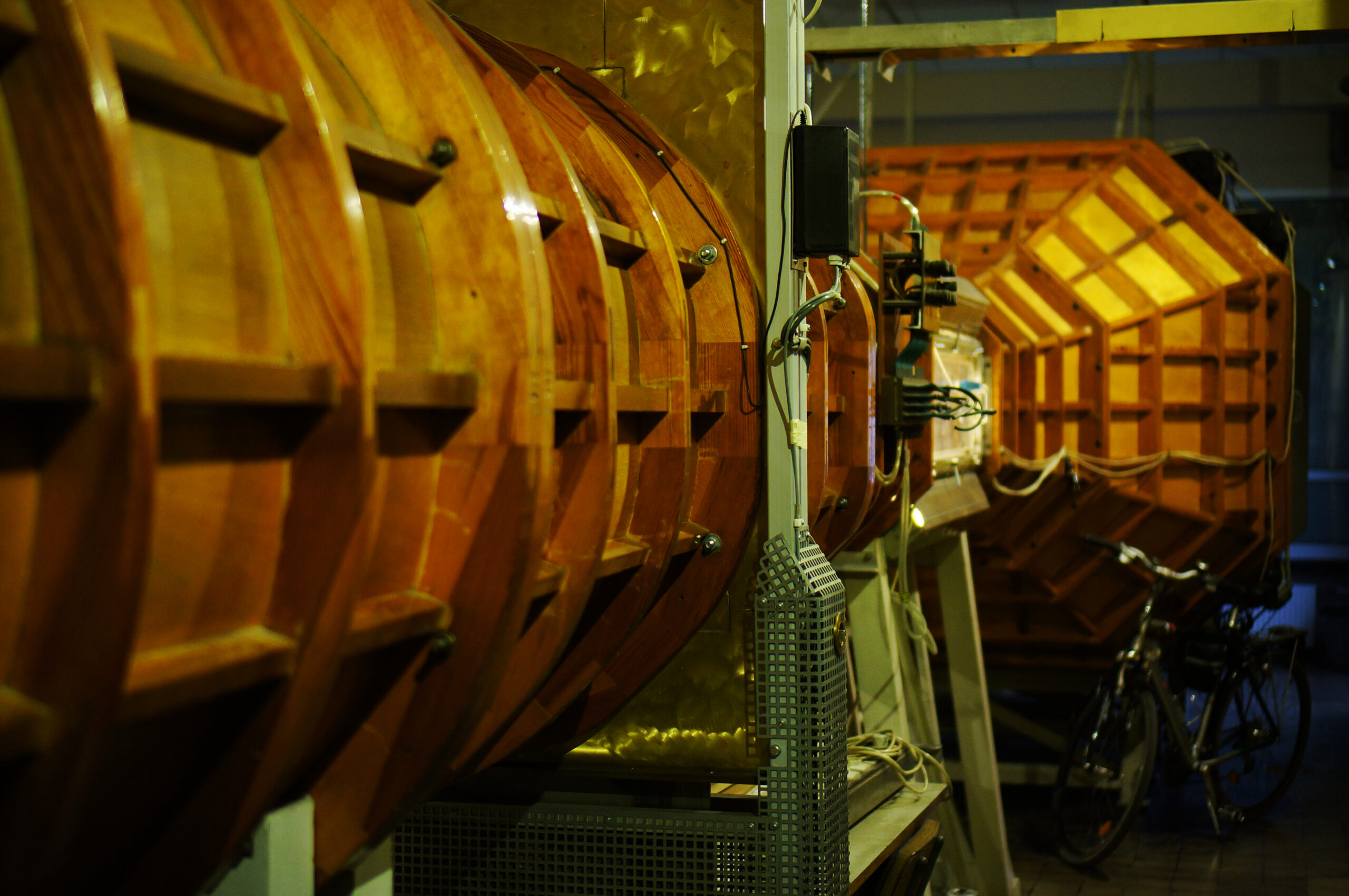

Opis tunelu
Tunel w obiegu otwartym został zaprojektowany i wykonany na Wydziale Mechanicznym Energetyki i Lotnictwa Politechniki Warszawskiej w latach 1968-1971 według założeń IMG PAN.
Wytworzenie przepływu powietrza umożliwia wentylator łopatkowy z silnikiem prądu stałego oraz układ regulacji obrotów. Równomierność prędkości obrotowej wentylatora zapewniona jest w całym zakresie prędkości przepływu powietrza.
Metoda wzorcowania
Do pomiaru prędkości przepływu powietrza w komorze pomiarowej tunelu stosuje się metodę pośrednią, wykorzystującą kryzę wielootworową i statyczną rurkę Pitota. Do pomiaru ciśnienia różnicowego na rurce i na kryzie pomiarowej służą manometry projekcyjne typu Betz o zakresie (0 ÷ 39,3) mbar i rozdzielczości 0,01 mbar, posiadające świadectwo wzorcowania wydane przez laboratorium akredytowane lub NMI.
Do określenia aktualnej gęstości powietrza służy barometr elektroniczny typu μBAR oraz psychrometr Assmana. Tunel znajduje się w klimatyzowanym pomieszczeniu ze stabilizowaną temperaturą powietrza.
Do obliczeń wielkości aerodynamicznych, związanych z wzorcowaniem anemometrów służy system komputerowy, który generuje świadectwo wzorcowania dla danego typu anemometru. System komputerowy może pracować "online" z tymi anemometrami, które posiadają wyjście z elektrycznym sygnałem pomiarowym.
Wzorcowania wykonywane są w oparciu o procedurę P/01 "Procedura wzorcowania anemometrów", która uzyskała akredytację Polskiego Centrum Akredytacji.
